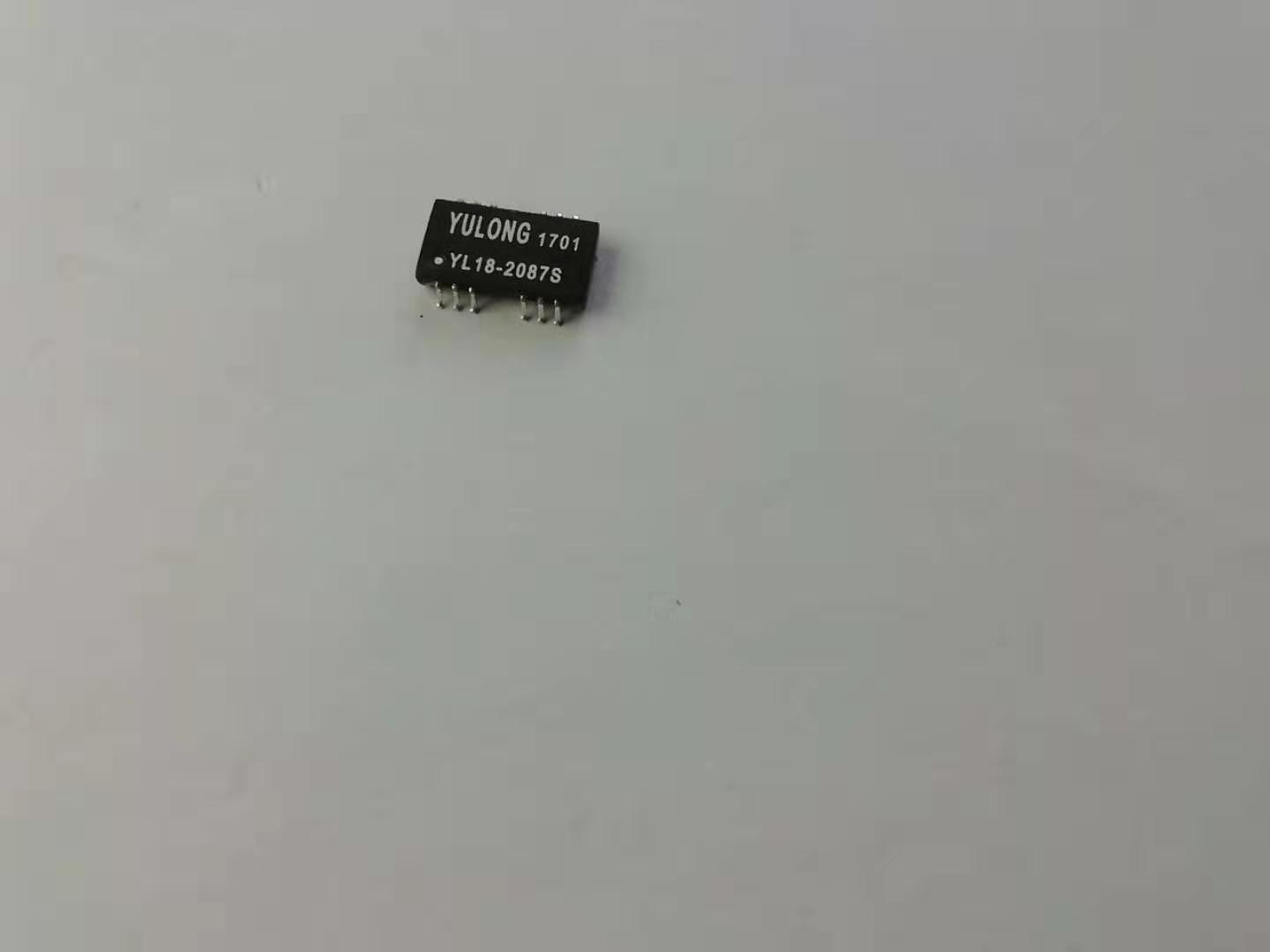

必须留意下边网络变压器几个方面

    1、变压器与RJ45中间，PHY层芯片与变压器中间的间距应操纵在1inch内。当合理布局标准限定时，应优先选择确保变压器与RJ45中间的间距在1inch内。

    2、元器件合理布局依照数据信号流入置放，切忌绕来绕去。

    3.变压器下方的地面应切割，分隔线的总宽度不应小于100兆升，网络接口变压器应放置在GND和PGND的分割线上。

    4、每对差分布线都需要操纵布线长短一致，与此同时留意操纵特性阻抗为50欧姆

    5、留意PHY层芯片的的数据地和仿真模拟地统一，数据电源和仿真模拟电源应用磁珠开展防护。与此同时要与变压器相互配合。留意PHY芯片的电源过滤，依照芯片规定设计方案。

    6、网络接口显示灯的电源线3.3V或是2.9V来自于电源平面，要对他们应用磁珠和电容器开展退耦；显示灯推动线要挨近PHY连接起来电阻器，并在进到I/O地区以前开展电容滤波。那样避免噪音根据显示灯电源线藕合到差分线对地区。

    7、显示灯电源线和推动信号线要挨近布线，尽可能减少环城路总面积。见图左下栏。

    8、显示灯线和差分线对要开展必需的防护，二者要确保间距充足远，假如必需应用GND平面开展防护。

    9、留意网络接口变压器芯片侧管理中心抽头对地的耦合电容要尽可能挨近变压器引脚，确保导线最短遍布电感器最少。

    10、用以联接GND和PGND的0欧姆电阻或是电容器要置放在地分隔线上。

    11、PHY芯片的仿真模拟电源不必占有大规模平面，从部分铜皮根据布线、磁珠、布线拉到变压器芯片侧管理中心抽头顶。

    12、PHY芯片与变压器中间早已沒有VDD，将PHY芯片与变压器中间的平面层地区界定为GND，那样能够断开来源于VDD平面的噪音方式。具体解决见下面的图。

    13、沿双板PCB的边沿（无需包起来PGND，见图8）每过250mil打一个接地装置过孔，这种焊盘排能够断开双板噪音向外辐射源的方式，减少对PGND静地的危害。

    14、双板的PGND、GND根据镙孔和构造相互连接，确保系统化电位差的统一。

    15.确保电源平面与地面平面之间的优良耦合(低电阻)，电源平面最好靠近地面平面。16、和电源平面邻近的信号线不必超过电源平面的投射地区。

    17、要确保和电源平面邻近的信号线的流回途径的一致性，不然就需要更改平面的样子，促使信号线处于平面层内，流回途径的不详细会产生比较严重的EMC难题。

    18、强烈推荐把全部的快速信号线、I/O线、差分线对优先选择挨近地平面布线，假如没法完成才以电源平面做为参照平面。

    19、差分线要避开其他信号线，置放其他信号线把噪音藕合到差分网上。20、为了更好地减少差分数据信号的噪音，数据信号线或电源要避开仿真模拟信号线或电源。
